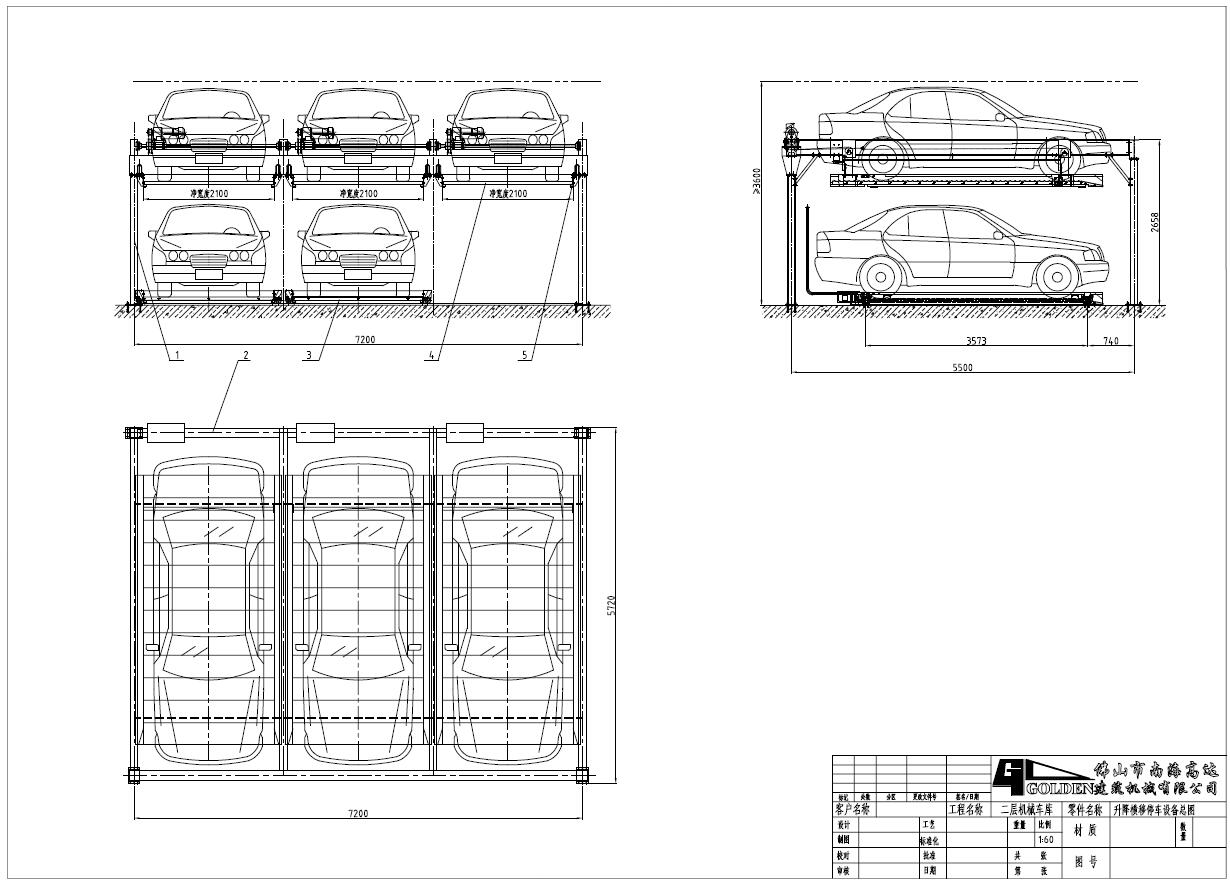

二層升降橫移立體車庫設備總圖
| 二層升降橫移式車庫主要參數 | ||||||
| 停車數 | 見車位布置圖 | 上車位 | 下車位 | |||
| 適用車輛參數 | D（大型） | T（特大型） | 面包車 | |||
| 車輛長（L） | ≤5000 | ≤5300 | ≤5000 | |||
| 車輛寬（W） | ≤1850 | ≤1900 | ≤1850 | |||
| 車輛高（H） | ≤1550 | ≤1550 | ≤2050 | |||
| 車輛自重Kg | ≤1700 | ≤2350 | ≤1850 | |||
| 驅動方式 | 電機+鏈條 | |||||
| 電動機 | 升降 | 功率 2.2 Kw | ||||
| 速度范圍 4.1 m/min | ||||||
| 橫移 | 功率 0.2 Kw | |||||
| 速度范圍 6.8 m/min | ||||||
| 操作方式 | 按鈕箱、觸摸屏、感應式ID卡 | |||||
| 電源 | 3相380V 50HZ | |||||
| 平均存取時間 | ≤50秒 | |||||
一、升降橫移式立體停車庫運行原理
升降橫移式立體停車庫的出入口在地面層，最高層的載車板只能做升降動作，地面層的載車板只能做橫移動作；中間層載車板既可做升降動作又可做橫移動作。中間層均設有空位，車臺板通過橫移動作變換位置，從而橫移出空位，而上層的汽車做下降動作，從而取出汽車，地面層汽車無須運動便可直接開出。
二、升降橫移式立體停車庫主要特點

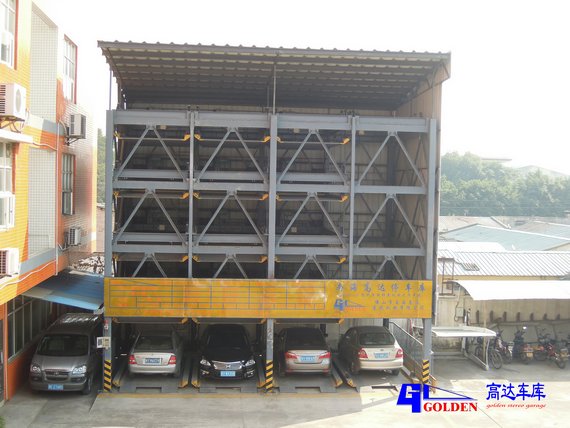

1、可設置2-5層，可以創造更多層停車位，空間利用率高
2、直接于地面架設，布置簡單，施工周期短。
3、采用電機加鏈條或鋼絲繩驅動，存取車速度快。
4、安全系數大，系統具有防墜落裝置、緊急停止按鈕、超長、超寬、超高光電檢測。
5、結構簡單，后期維修保養費用低。
